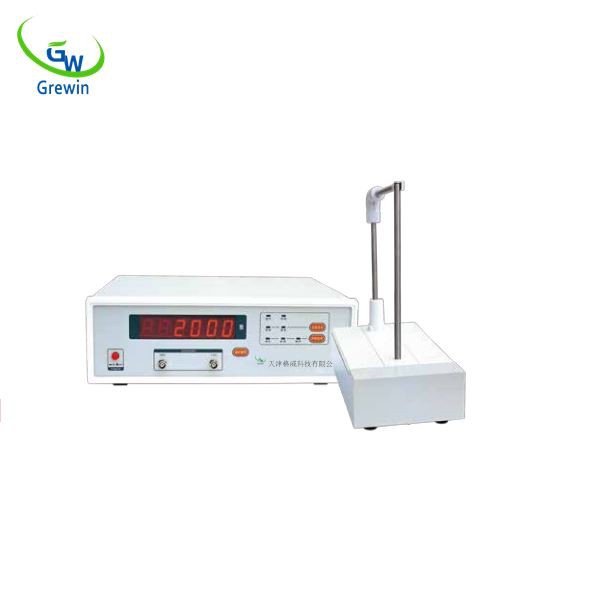

Medição de voltas da bobina GW 901A

Medição de voltas da bobina GW 901A

I. Visão geral

Este instrumento é usado para medir as voltas de vários tipos de bobinas, como enrolamentos de motor, enrolamentos de gerador, transformadores e bobinas de transformador, bobinas de relé, conversores TV HV / LV, bobinas de ignição automática.

Graças ao sensor de precisão e ao circuito do microcomputador produzidos com as tecnologias patenteadas, este instrumento apresenta como vantagens alta precisão, função potente, baixa influência nas formas da bobina e dimensões geométricas, confiabilidade e facilidade de operação. Os valores de precisão das bobinas medidas podem ser facilmente lidos no instrumento sem nenhum ajuste e calibração do instrumento, o que melhora muito a eficiência da medição.

II. Diagrama esquemático

III. Índice Técnico Principal

3.1 Precisão de medição: 0 ~ 300 voltas ± 0 voltas

300 ~ 500 voltas ± 1 volta

500 ~ 2000 voltas ± 0,2%

2000 ~ 6000 voltas ± 0,5%

3.2 Faixa de Medição: 0 ~ 60.000 voltas

3.3 Dimensões geométricas da bobina a ser medida: Diâmetro interno> 4 mm (requisito especial ≤ 4 mm)

Altura ≤ 110 mm (especificação especial> 110 mm)

Diâmetro externo ≤ 110 mm (especificação especial> 100 mm)

3.4 Fonte de alimentação: AC220V ± 10%, 50Hz

3.5 Condições de trabalho: Temperatura ambiente: ± 5 ° C ~ 35 ° C;

Umidade relativa:<>

3,6 Peso: Aprox. 7Kg

3.7 Dimensões gerais: 370 x 220 x 110 (mm)

3.8 Especificação da barra de teste: ¯10 、 ¯6 、 ¯4

Nota: Bobinas com menos de 2.000 voltas devem ser medidas em uma velocidade rápida e bobinas com mais de 5.000 voltas devem ser medidas em uma velocidade lenta.

A precisão da medida para bobinas com especificações especiais será determinada com os usuários por meio de consulta.

Tag: Medição de voltas de bobina gw 901a, China, fornecedores, fabricantes, fábrica, preço, feito na China

4. Operação

4.1 Conecte o MeasuringSensor

Conecte os dois cabos de medição (vermelho&e preto), respectivamente, nos orifícios de fiação na parte traseira do instrumento. Conecte os soquetes de 4 e 5 núcleos na parte traseira da unidade principal, respectivamente, com os do sensor com os fios de 4 e 5 núcleos integrados ao instrumento.

4.2 Conecte a fonte de alimentação

Conecte o cabo de alimentação no soquete da fonte de alimentação na parte traseira do instrumento e ligue a chave liga / desliga. Alerte o instrumento por 5 minutos após a ativação do display.

4.3Gire o copo horizontal no sensor de medição no sentido anti-horário até a posição desejada (não excedendo 45 °) e coloque a bobina a ser medida na barra de teste do sensor. Em seguida, reinicie o copo horizontal no sensor.

4.4 Medição

4.4.1 Conecte os dois fios terminais da bobina a serem medidos respectivamente com os fios de medição vermelho e preto e certifique-se de que as conexões elétricas estejam em boas condições para minimizar os efeitos da resistência de contato.

4.4.2 Display de Fase

Quando o instrumento estiver trabalhando em modo de medição contínua após ser ligado, o número de voltas da bobina será exibido na tela. A marca “-” que pode ou não ser mostrada na frente do valor indica as duas direções diferentes de enrolamento da bobina.

4.4.3 Chave de “Velocidade de Medição”

Quando a lâmpada “FAST” está acesa, o instrumento está trabalhando em um modo de medição rápido (a uma velocidade de medição de aproximadamente 0,35 s / tempo). Pressione a tecla “Velocidade de Medição” mais uma vez, a lâmpada “RÁPIDO” está desligada e o instrumento está trabalhando em um modo de medição lento (a uma velocidade de medição de aproximadamente 0,84 s / tempo)

4.4.4 Chave de “SELEÇÃO DE ALMA”

Três lâmpadas piloto (“FASE”, “CIRCUITO ABERTO” e “MUDO”) na parte superior direita do instrumento são usadas para indicar três modos de som. O instrumento pode ser alternado entre esses três modos de som pressionando a tecla “SELEÇÃO DE SOM”. Se a lâmpada “PHASE” estiver acesa, o alarme soará somente quando a marca de fase “-” for exibida na tela ou se houver um erro de contato elétrico. Se a lâmpada “CIRCUITO ABERTO” estiver acesa, o alarme soará somente quando a bobina a ser medida estiver com o circuito aberto ou desconectada ou houver um erro no contato elétrico. Se a lâmpada "MUTE" estiver acesa, o alarme soará apenas quando houver um erro de contato elétrico

4.5 Se a bobina medida tiver um circuito aberto, ou estiver desconectada, ou a resistência da bobina for maior que 50KΩ, o instrumento exibirá “E┌┌ □ ┌”.

4.6Quando houver um contato elétrico entre a bobina e a barra de teste do sensor, a lâmpada piloto “CONTATO ELÉTRICO” no instrumento acenderá.

4.7 Se o instrumento for exposto a graves interferências eletromagnéticas e não funcionar normalmente, certifique-se de eliminar a fonte de interferência antes de realizar qualquer medição.

V. Precauções

5.1 Evite qualquer grande interferência eletromagnética ao redor do instrumento para evitar afetar a precisão do instrumento.

5.2 Um circuito aberto dentro da bobina a ser medida pode afetar a precisão da medição.

5.3 Ao colocar a bobina medida na barra de teste, certifique-se de que a extremidade inferior dos enrolamentos está colocada contra a mesa de teste e a barra de teste está no meio da bobina, a fim de não afetar a precisão do instrumento

5.4Certifique-se de que haja um bom contato entre os fios condutores da bobina e os clipes dos fios.

5.5 Evite o sensor de teste de qualquer colisão e gire-o em aprox. 45 ° evita qualquer dano.

5.6 O conjunto sensor de teste foi calibrado usando um instrumento especial e não deve ser desmontado ou modificado sem autorização, caso contrário, afetará a precisão da medição.

VI. Conjunto completo do instrumento

Conjunto de Instrumento de Medição de Bobina 6.1GW-901A 1

6.2 Cabo de alimentação 1 pc

6.3 Conjunto de fio de medição 1

6.4 Quatro& Conjunto de fio de conexão 1 de cinco núcleos

6.5 Instruções do usuário 1 conjunto

6.6 Certificado de Qualidade 1 conjunto

VII. Período de armazenamento e garantia

7.1 O produto deve ser armazenado com sua embalagem original em um ambiente interno com temperatura ambiente de 0 ~ 40 ° C e umidade relativa não superior a 85%, e livre de quaisquer substâncias perigosas no ar cujo conteúdo seja suficiente para causar corrosão.

7.2 O fabricante deve fornecer um serviço de garantia gratuito para todo e qualquer defeito de qualidade ou mau funcionamento encontrado no produto e seus acessórios no prazo de 18 meses a partir da data de entrega, se o usuário tiver cumprido totalmente os requisitos de armazenamento, instalação e operação estipulados em as instruções do usuário fornecidas pelo fabricante e o selo do produto estão intactos.
