1. Introdução
Máquinas de enrolamento de transformadoresdesempenham um papel crucial na fabricação de transformadores elétricos-os componentes essenciais que permitem a conversão de tensão, o isolamento elétrico e a transmissão de energia em sistemas de energia globais. À medida que a indústria energética evolui no sentido de uma maior eficiência, fiabilidade e inteligência, as tecnologias de fabrico por detrás dos transformadores estão a sofrer uma transformação substancial. Entre essas tecnologias, as bobinadeiras constituem um dos elementos mais críticos porque influenciam diretamente a qualidade do enrolamento, a precisão geométrica, a integridade do isolamento e a confiabilidade operacional-de longo prazo.
Nas modernas fábricas de transformadores, o grau de automação, inteligência e integração digital dosmáquinas de enrolamentomuitas vezes reflete a capacidade geral de produção da empresa. Qualidade, eficiência de produção e competitividade de custos dependem fortemente da utilização de soluções de enrolamento sofisticadas. Com o aumento da procura global de electricidade, a integração das energias renováveis e a modernização dos equipamentos industriais,Máquinas de enrolamento de núcleo pequenoganharam importância estratégica em todos os setores, incluindo distribuição de energia, ferrovias, eletrônica automotiva, sistemas de energia renovável, aeroespacial e eletrodomésticos.
Este artigo apresenta uma análise-detalhada e aprofundada de ummáquina de enrolamento totalmente automática, abrangendo tipos, princípios de funcionamento, tendências do setor, tecnologias de controle automático, processos de fabricação, critérios de seleção, cenário do mercado global, principais fabricantes e direções de desenvolvimento futuro. Tem como objetivo atender profissionais, gerentes de engenharia, especialistas em compras e pesquisadores técnicos que buscam construir uma compreensão abrangente deste segmento de equipamentos de fabricação eletromecânica.
2. Visão geral dos requisitos de fabricação e enrolamento do transformador
2.1 O papel dos enrolamentos nos transformadores
Em qualquer transformador, os enrolamentos são responsáveis por transportar a corrente elétrica que permite a indução eletromagnética-transformando a energia elétrica entre diferentes níveis de tensão. A qualidade do enrolamento afeta diretamente indicadores críticos de desempenho, tais como:
Regulação de tensão
Eficiência energética e níveis de perda
Força de isolamento
Desempenho térmico
Estabilidade mecânica sob forças-de curto-circuito
Comportamento de ruído e vibração
Como os enrolamentos consistem em diversas camadas de bobinas condutoras dispostas com estrita precisão geométrica, alcançar um enrolamento de alta{0}}qualidade requer controle de tensão preciso, alinhamento consistente do condutor e camadas precisas-que são difíceis de conseguir manualmente. Daí a necessidade de bobinadeiras especializadas.
2.2 Tipos de enrolamentos e sua complexidade de fabricação
Diferentes tipos de transformadores requerem diferentes estruturas de enrolamento, tais como:
Enrolamentos de camada
Enrolamentos de disco
Enrolamentos helicoidais
Enrolamentos de folha (cobre ou folha de alumínio)
Enrolamentos contínuos
Enrolamentos planares ou PCB (para transformadores-de alta frequência)
Enrolamentos de múltiplas-seções e multi{1}}tap
Cada tipo apresenta desafios de fabricação únicos. Por exemplo:
Enrolamentos de discorequerem compressão axial apertada e espaçamento de isolamento preciso.
Enrolamentos helicoidaisexigem tensão consistente para evitar a deformação do condutor.
Enrolamentos de folhause grandes tiras de folha que exijam desbobinadores especiais e soldagem automática.
Enrolamentos-de alta frequênciaexigem precisão de nível-micrométrico e camadas automatizadas.
As máquinas de enrolamento de transformadores são, portanto, especializadas de acordo com esses métodos de enrolamento.
3. Classificação deMáquinas de enrolamento de transformadores
A indústria reconhece vários tipos de bobinadeiras com base na estrutura, sistema de controle e aplicação final.
3.1 Pelo método de enrolamento
(1) Máquinas enroladoras de bobinas(Uso Geral)
Usado para transformadores, indutores e bobinas de pequeno e médio porte. Eles podem enrolar fio redondo, fio retangular e fio de cobre esmaltado.
Características:
Alta velocidade do fuso
Adequado para transformadores-de baixa potência
Custo-efetivo
Frequentemente controlado-por CNC
(2) Máquinas de enrolamento de folha
Usado para transformadores de distribuição e transformadores de potência média-(por exemplo, 10–2.500 kVA). Eles enrolam uma tira contínua de papel alumínio com camadas de papel isolante.
Características:
Desbobinamento automático de folhas
Soldagem TIG ou ultrassônica para conexões de folha
Alinhamento automático de bordas
Alimentação de isolamento de camada
Tensão servo-controlada
(3) Máquinas enroladoras de transformadores de potência HV/LV
Para grandes transformadores de potência (por exemplo, 10–300 MVA). Essas máquinas lidam com condutores retangulares pesados.
Características:
Alto torque
Baixa velocidade de rotação
Estrutura-para serviços pesados
Controle preciso de tensão hidráulica ou servo
Fita isolante automática
Monitoramento dimensional-no processo
(4)Máquinas enroladoras de disco
Projetado para enrolamentos seccionais ou de disco de alta-tensão.
Características:
Operação de camada passo{0}}a{1}}passo
Transposição automática
Posicionamento preciso do fio
Sistema de feedback de tensão

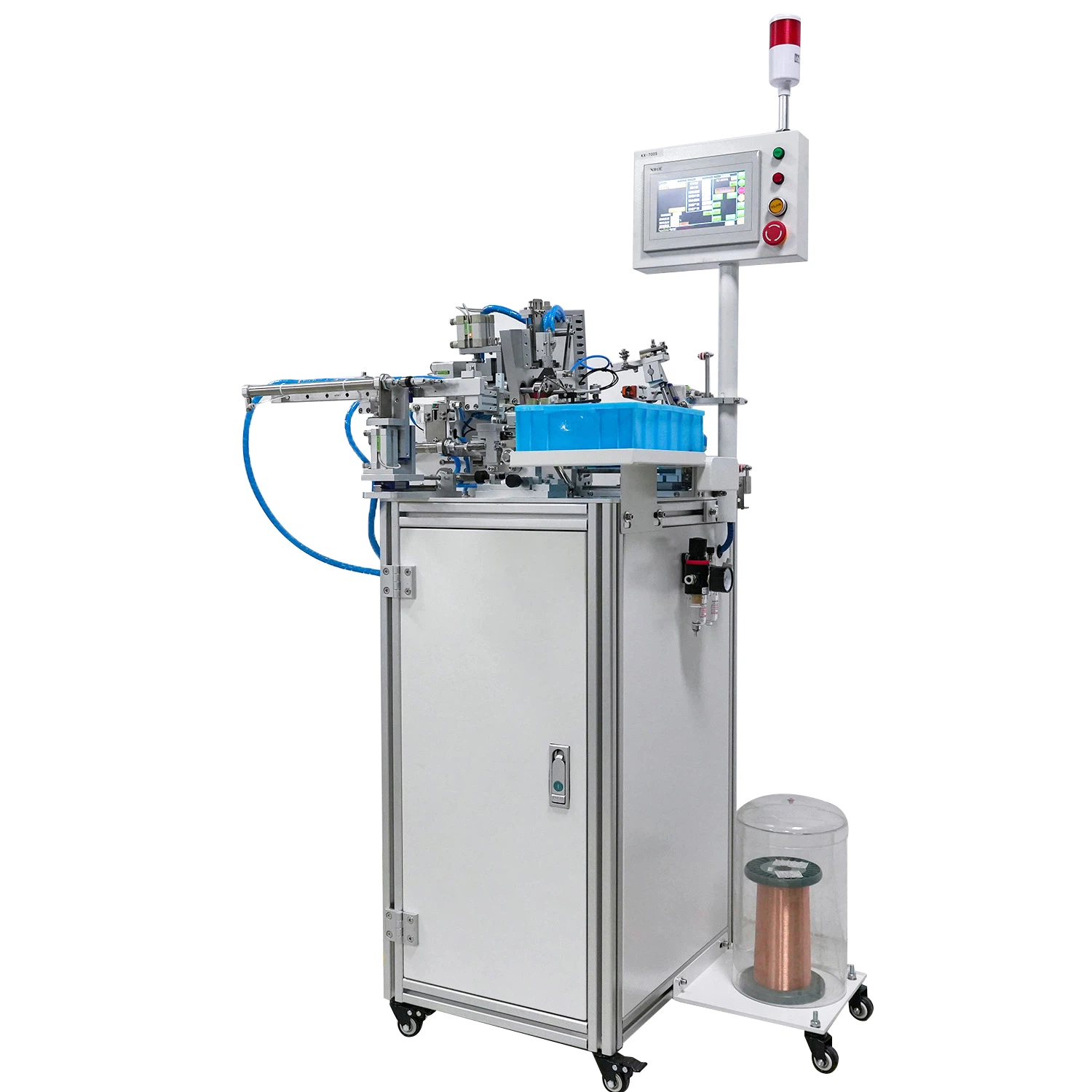

(5) Máquinas de enrolamento toroidal
Usado para transformadores toroidais, indutores e dispositivos domésticos-com eficiência energética.
Características:
Mecanismo de transporte de enrolamento
Alta velocidade
Ruído mínimo
Suporta isolamento de fita
3.2 Por nível de automação e controle
Enrolamento mecânico básico
Depende muito da habilidade do operador
Adequado para protótipos ou pequenas oficinas
Bobinadeiras semi{0}}automáticas
Rotação motorizada
Algumas camadas e contagens automatizadas
Amplamente utilizado na fabricação de pequenos transformadores
Bobinadeiras CNC totalmente automáticas
Movimento servo-controlado
Tensionamento automático, colocação de isolamento e estratificação
Alta precisão
Ideal para produção em massa padronizada
Sistemas de enrolamento inteligentes
Conectado aos sistemas MES/ERP de fábrica
Monitoramento-em tempo real, gêmeo digital e rastreabilidade de dados
Suporte para inspeção de qualidade automatizada
4. Tecnologias essenciais emMáquinas de enrolamento de transformadores
4.1 Estrutura mecânica
As bobinadeiras típicas consistem em:
Fuso principal (para girar o mandril de enrolamento)
Guia de fio e unidade transversal
Mecanismos de tensionamento
Painel de controle e módulo CNC
Servomotores e drivers
Debobinador ou suporte de pagamento
Mecanismo de alimentação de isolamento
Protetores de segurança e estruturas ergonômicas
A rigidez mecânica e a precisão determinam a estabilidade-da máquina a longo prazo.
4.2 Sistemas Servo e de Acionamento
As bobinadeiras modernas usam controle de movimento de 3 a 7 eixos envolvendo:
Rotação do fuso
Movimento transversal linear
Atuadores-de controle de tensão
Alimentador de isolamento
Atuadores de soldagem (para máquinas de folha)
Os servossistemas garantem:
Repetibilidade
Colocação precisa do condutor
Tensão estável mesmo sob carga dinâmica
4.3 Tecnologias de controle de tensão
Um dos aspectos tecnicamente mais desafiadores do enrolamento.
Tipos:
Embreagem de partículas magnéticas
Sistema de tensão pneumática
Sistema eletrônico de servotensão
Feedback de tensão de circuito-fechado- duplo
A tensão deve permanecer estável para evitar:
Deformação de condutores
Camadas enroladas soltas
Deslocamento de isolamento
4.4 Controle CNC e Programação Inteligente
O controle CNC moderno inclui:
Contagem automática de camadas
Detecção de falhas
Ajuste de velocidade-em tempo real
Controle PID de tensão
Previsão de posição
Sincronização de deslocamento automático
Programa de operadores:
Tamanho do condutor
Número de voltas
Parâmetros de camada
Espessura do isolamento
Formas cônicas ou especiais
4.5 Sistemas de Soldagem e União (Máquinas de Folha)
Máquinas bobinadoras de folhasincorporar:
Soldagem ultrassônica
Soldagem TIG
Soldagem a pressão fria
Garantindo uma ligação forte entre folha e condutor.
4.6 Monitoramento-da qualidade no processo
Os sistemas avançados incluem:
Sensores de medição de diâmetro
Sistemas de alinhamento a laser
Medidores de tensão
Sensores de torque do fuso
Monitoramento de temperatura
Inspeção de vídeo
Isso reduz o erro humano e oferece suporte à documentação automática de qualidade.
5. Processo de fabricação: do fio de cobre à bobina acabada
5.1 Preparação do fio
Alisamento
Limpeza
Verificação de isolamento
Verificação do tamanho do condutor
5.2 Configuração ativadamáquina de enrolamento
Instalação de mandril
Edição do programa
Calibração do sistema de tensão
Enrolamento de teste
5.3 Estágio de enrolamento
Dependendo do tipo:
Enrolamento-por{1}}camada
Segmentação de disco
Camadas de folha
Inserção de isolamento
Gravando e pressionando
Alinhamento automático
5.4 Operações intermediárias
Medição de dimensão
Compressão
Secagem ou tratamento térmico
Toque em conexões
5.5 Acabamento final da bobina
Soldagem com fio de chumbo
Consolidação de isolamento
Limpeza de superfícies
6. Aplicações em todos os setores
6.1 Transmissão e distribuição de energia
Transformadores de pólo
Transformadores de distribuição
Transformadores de média-tensão
Transformadores de potência
6.2 Indústria eletrônica
Transformadores SMPS
Filtros EMI
Indutores
Equipamento de comunicação
6.3 Automotivo
Carregadores-integrados
Conversores CC-CC
Sistemas de tração EV
6.4 Energia renovável
Transformadores inversores solares
Conversores de energia eólica
6.5 Automação industrial
Robótica
Servoacionamentos
Módulos de potência de máquinas CNC
7. Cenário do mercado global
7.1 Tamanho e crescimento do mercado
Impulsionado por:
Tendências de eletrificação
Expansão de energia renovável
Atualização industrial
Demanda por transformadores-de alta eficiência
Taxa de crescimento aprox.5–7% anualmente(estimativa da indústria).
7.2 Regiões
Ásia-Pacífico: Maior base fabril (China, Índia).
Europa: Forte em automação e máquinas-de última geração.
América do Norte: Alta demanda por modernização da rede.
7.3 Fabricantes líderes
(Lista não-exativa; sem intenção promocional)
Maschinenfabrik Reinhausen (Alemanha)
Tecnologias de enrolamento de síntese (Índia)
Linz Electric (Itália)
Silmek (Turquia)
Microcontrole (Europa)
Vários fabricantes chineses especializados em bobinadeiras de folhas e bobinas
8. Critérios de seleção paraMáquinas de enrolamento
8.1 Parâmetros técnicos
Capacidade de tamanho do condutor
Diâmetro e largura máximos do enrolamento
Torque do fuso
Método de controle de tensão
Nível de precisão
Precisão transversal
8.2 Requisitos de automação
Conectividade de dados
Sofisticação de programação CNC
Soldagem automática
Alimentação automática de isolamento
8.3 Considerações de manutenção
Disponibilidade de peças de reposição
Serviço de software
Robustez mecânica
Ferramentas de calibração
8.4 Compromisso entre custo e desempenho-
As empresas devem equilibrar:
Investimento de capital
Capacidade de produção
Requisitos de qualidade
9. Tendências Futuras emMáquina de enrolamentoTecnologia
9.1 Alta automação e linhas integradas
As linhas de produção completas incluem:
Enrolamento da bobina
Envolvimento de isolamento
Medição de dimensão
Pressionando
Secagem
Registro de dados
9.2 Digitalização e Indústria 4.0
Integração MES
Monitoramento de nuvem
Manutenção preditiva
Gêmeo digital de processos de enrolamento
9.3 Uso de IA e visão mecânica
Detecção de defeitos
Otimização automática de parâmetros
Correção de tensão-em tempo real
9.4 Fabricação verde
Menor desperdício
Servosistemas-com eficiência energética
Sucata de condutor reduzida
9.5 Uso mais amplo de robôs
Carga/descarga automatizada
Transferência de bobina para estações de cura
10. Desafios e oportunidades
Desafios
Alto custo de avançadomáquinas de enrolamento
Escassez de operadores qualificados
Variação nos materiais condutores
Demandas complexas de personalização
Oportunidades
Expansão da infraestrutura global
Demanda de micro-transformadores em eletrônicos
Veículos elétricos
Energia renovável
Atualizando redes elétricas antigas
11. Conclusão
Máquinas de enrolamento de transformadoresrepresentam a espinha dorsal tecnológica da fabricação de transformadores. À medida que o mundo avança em direção a sistemas de energia de alta{1}}eficiência, a precisão, a inteligência e a automação dos equipamentos de enrolamento continuarão a aumentar. Seja para pequenos transformadores eletrônicos ou grandes transformadores de potência usados em subestações, a qualidade do enrolamento continua sendo um fator decisivo para o desempenho. A integração de engenharia mecânica, servocontrole, sistemas CNC, tecnologia digital e IA garante que a indústria continuará a evoluir rapidamente na próxima década.
Para os fabricantes, investir em bobinadeiras avançadas aumenta a confiabilidade do produto, reduz a dependência de mão de obra e melhora a competitividade. Para os engenheiros, compreender as tecnologias das máquinas de enrolamento é essencial para dominar a fabricação moderna de transformadores.
