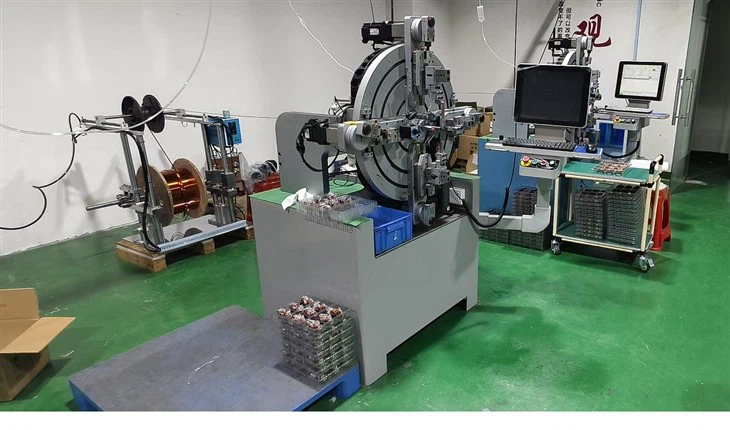

Máquina de enrolamento vertical de fio plano CNC sem came de 6 eixos

CNC sem came de 3 eixos Máquina de enrolamento



As bobinas de enrolamento através de máquinas planas Grewin:





Introdução do equipamento:



★ É projetado de acordo com a necessidade do cliente. Ele adota a mais recente tecnologia de fabricação e possui controle servo independente especializado, tornando a depuração do produto mais simples e fácil de aprender.

★ Usando rolamentos lineares japoneses THK e rolamentos japoneses NSk para garantir efetivamente a precisão e estabilidade da máquina-ferramenta.

★ Usando servo motor de alta-resolução, o ângulo de torção é mais preciso.

★ A caixa de alimentação do fio é feita de ferro fundido. Foi recozida em alta temperatura e envelhecida naturalmente. Ele é equipado com engrenagens de retificação de alta-precisão para garantir efetivamente a precisão da alimentação do fio.

★ O fuso é desenvolvido e produzido usando a tecnologia mais recente e o erro de desvio é ainda mais reduzido para atender aos requisitos de alto diâmetro interno de várias bobinas com núcleo de ar.



Peças do equipamento:



MODELO	MODELO: GWY-380(3 eixos)	MODELO: GWY-680 (6 eixos)
Área máxima da seção-transversal do fio plano que pode ser enrolada	Dentro de 50 milímetros quadrados	Dentro de 50 milímetros quadrados
Comprimento máximo de alimentação do fio do eixo de alimentação do fio	Infinitamente longo	Infinitamente longo
Método de entrega por transferência bancária	2 conjuntos de entrega de fio de roda de caixa de entrega de fio	3conjuntos de caixa de entrega de fio entrega de fio de roda
Potência do carretel de alimentação	3KW	4,5 kW
Faixa de configuração do eixo de elevação	0,1 graus -180 graus	0,1 graus -180 graus
Potência do eixo de elevação	0,75 kW	0,75 kW
Faixa de configuração do eixo de curvatura	0,01 graus -360 graus	0,01 graus -360 graus
Potência do eixo de ondulação	0,75 kW	0,75 kW
Dimensões (lcomprimento x largura x altura)	1200*1250*1850(milímetro)	1600*1350*1750(mm)
Peso (kg)	cerca de 350kg	cerca de 800kg
Potência total	cerca de 5 kW	cerca de 9 kW
Tensão de entrada	220V trifásico-	220V trifásico-



Mais fotos da máquina:

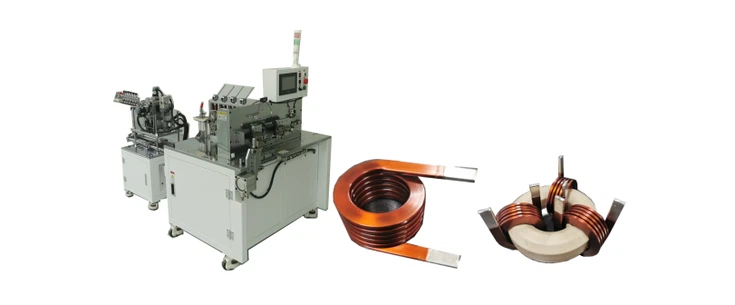

Máquina totalmente automática Core Accembly

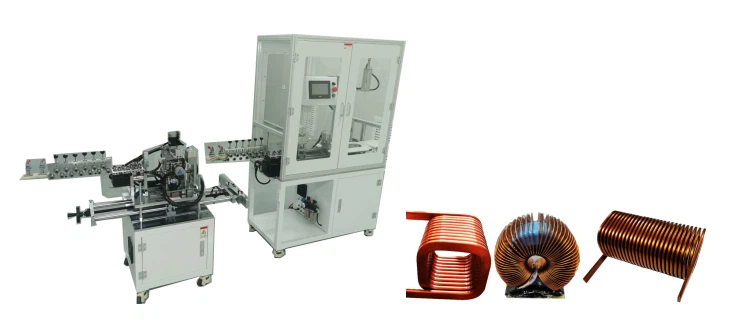

Máquina vencedora totalmente automática de transformadores



Outros equipamentos de fio plano vertical relacionados:





Width thickness ratio：>1/20

Faixa de fio aplicável:<30mm2

Tipo de produção:<90 °

Width thickness ratio：>1/30





Model: enrolamento de bobina redonda

faixa de fio:<40mm

Width thickness ratio：>1/20





Faixa de fio aplicável: <50mm2

Tipo: Três modos comuns

Width thickness ratio：>1/5
